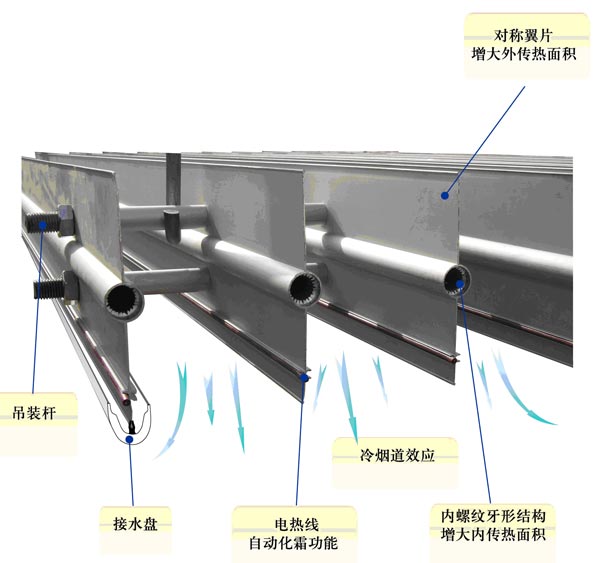

满液式吊顶铝排管介绍:设计为多片铝合金翼片管,经翼片管串接而成的冷排,主要用于20℃至-35℃冷库的制冷系统中,是各类食品冷冻、冷藏库理想的蒸发器。其结构设计合理,安装方便,换热效率高,食品干耗少,节能效果显著。
排管性能特点
1. 不用频繁除霜,库温波动小,节电效果明显。
2. 导热性好,铝合金具有良好的导热能力
3. 对食品里水分干耗小,并具有一定的蓄冷能力。
4. 铝翼片和铝管一次成型,耐腐蚀,耐高压,寿命长。
5. 系统干净,铝管经氧化处理没有杂质,延长压缩机使用寿命。
6. 重量轻,安装方便。
7. 效率高,铝排可以全部安装在冷库顶部,省时省力省空间。
8. 32管每路长度不超过150m
序号 |
铝排管型号 |
外形长度m |
翅片长m |
制冷量(w/根) |
1 |
CRL-099 |
3.11 |
3 |
99 |
2 |
CRL-132 |
4.11 |
4 |
132 |
3 |
CRL-165 |
5.11 |
5 |
165 |
4 |
CRL-198 |
6.11 |
6 |
198 |

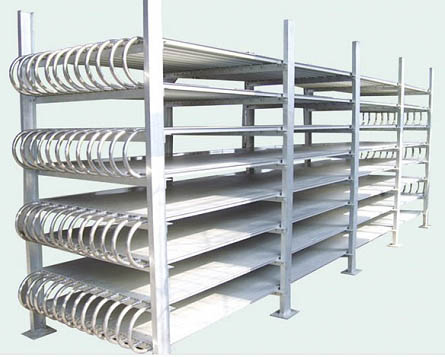

满液式搁架式排管介绍:是用于冻结冷库贮藏物冻结过程所需要的通用设备,可以在短时间内对被贮藏物进行冻结,使之达到贮藏的温度要求。
满液搁架式排管通常是安装在冷间内,其结构和安装。其冻结设备属于最早采用、最简单的一种半接触式冻结设备,通常是用32 X 2.5mm铝管制作成蛇形排管,再由回液集管和供液集管连接若干组蛇形排管,并固定在钢制的支架上构成搁架。蛇形排管的水平间距为80~100 mm,管间的垂直中心距为250~300 mm。搁架排管构成的层数宜为偶数,便于供液集管和回液集管均安排在同一侧。为了方便操作,搁架排管的最低层应高于地面250 mm。
应用搁架式排管冻结食品时,一般是把食品装在镀锌钢板或不锈钢板制作的冻盘内,再把冻盘直接放到搁架排管上进行冻结。由于冻盘与排管半接触,又被冻结食品置于排管之间,强化了接触换热和辐射换热的作用,从而提高了速冻效果。为强制冷风循环的搁架式排管冻结设备。
搁架式排管冻结设备制作简单,价格低廉,冻结效果好,耗电量小,适用于冻结分割肉、鱼类、家禽、冰淇淋等小包装食品。
无风速冻搁架的特点:
目前,速冻库中主要使用冷风机,食品干耗大。为此,为了减少干耗又不影响制冷效果的前提下,采用吊顶铝排+速冻搁架。有如下有点:
1.自然对流,食品干耗少,品质优
2.无耗电部件,节电效果显著
3.无运动部件,运行可靠,无噪音
序号 |
板管型号 |
板管单位宽度mm |
管径mm |
备注 |
1 |
CRLB-16 |
100 |
16 |
根据客户的货物量以及速冻时间选择最佳配比方式 |
2 |
CRLB-21 |
135 |
21 |
|
3 |
CRLB-25 |
150 |
25 |
|
4 |
CRLB-32 |
185 |
32 |
